지난 기사에서는 PTZ 카메라와 연결해서 유용하게 사용하는 PoE 스위치 (혹은 스위칭 허브)에 대해 간략하게 살펴 보았다. 앞서 설명드린 바와 같이 이더넷 케이블 (LAN선) 하나만 꽂아 주면 카메라 제어, 영상 스트리밍, 그리고 전원 공급 (PoE: Power over Ethernet)이 되기 때문에 PoE를 지원하는 네트워크 스위치를 많이 사용한다.
그런데 IP 네트워크로 카메라, 컨트롤러, 인코더/디코더 등을 연결하여 사용하기 위해서는 모든 기기들이 같은 IP 대역에 들어와 있어야 한다. 문제는 기기마다 IP 주소가 다르게 설정된 채로 출하되기 때문에 원하는 IP 주소로 바꿔 주기 위해 기기마다 하나씩 접속하여 변경해 주어야 한다. 이 점이 네트워크 장비 설정에서 좀 불편한 점이다.
네트워크 카메라

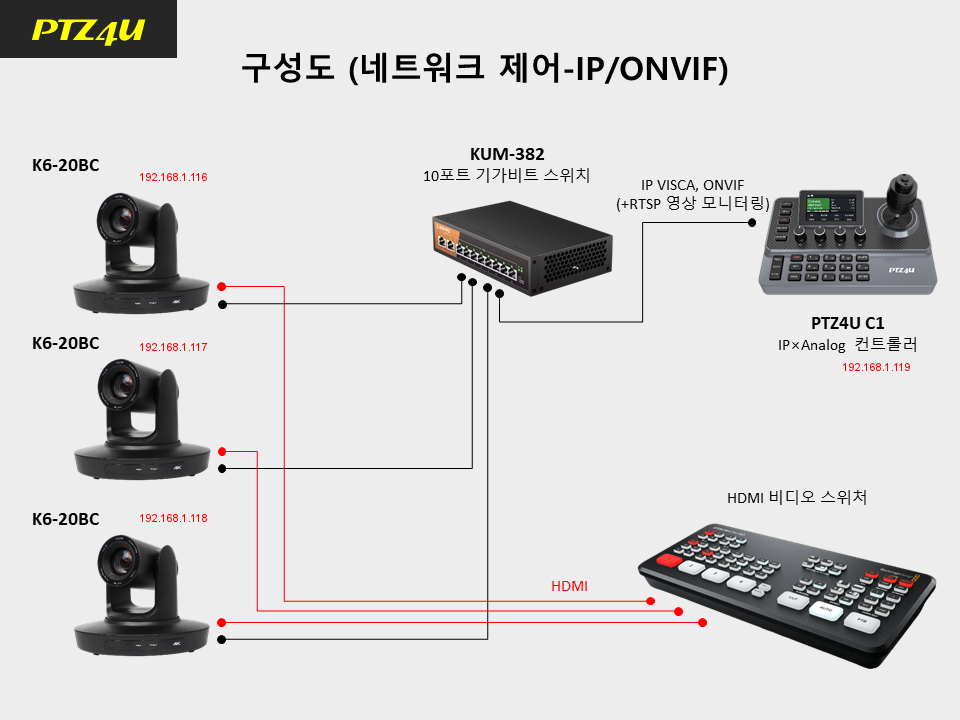

일단 아래의 그림과 같이 K6 카메라 3대를 네트워크로 제어하는 구성을 가정해 보자. K6의 공장출하시 IP 주소는 모두 192.168.1.118이기 때문에 최소한 2대의 IP 주소는 변경해 주어야 한다. 3대가 모두 같은 IP 주소를 가지고 있으면 (IP 주소가 충돌하기 때문에) 컴퓨터나 컨트롤러가 접속할 수 없게 된다. C1의 기본 IP 주소가 192.168.1.119이므로 K6는 아래와 같이 ~.116, ~.117, ~.118로 설정하면 편할 것이다.
* K6 카메라(1): 192.168.1.116
* K6 카메라(2): 192.168.1.117
* K6 카메라(3): 192.168.1.118 (공장 출하값 그대로 사용)
* C1 컨트롤러: 192.168.1.119 (공장 출하값 그대로 사용)
내 컴퓨터의 IP 변경하기
이렇게 카메라의 IP 주소를 변경해 주는 것은 어려울 것이 없다. 문제는 이 카메라의 IP 주소를 변경하기 위해서는 컴퓨터로 카메라에 접속해야 하는데, 그러기 위해서는 컴퓨터의 IP를 먼저 변경해야 한다. 많은 사용자들이, 그리고 심지어 설치 경험이 많은 딜러들도 이 부분에서 혼란을 겪는 경우가 많다.

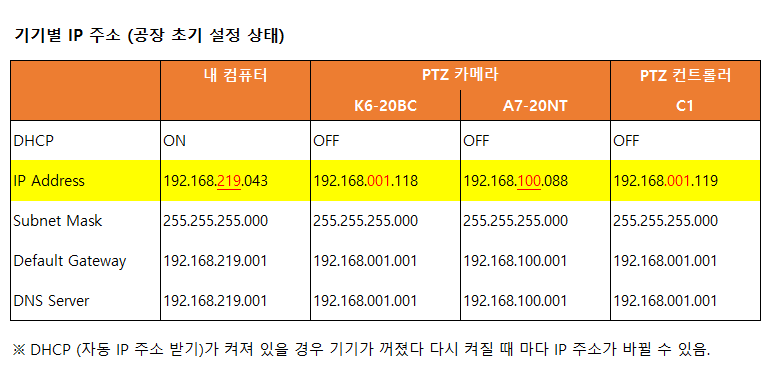

예를 들어, 컴퓨터와 카메라, 컨트롤러가 아래와 같이 IP 주소를 가질 경우 K6와 C1 컨트롤러는 서로 소통이 가능하지만, 컴퓨터와는 소통이 안된다. 그리고 A7 카메라도 컴퓨터 및 컨트롤러와 소통할 수 없다. 왜냐하면 IP 주소에서 3번째 자리까지 같아야 하는데, 이 3번째 단위가 다르기 때문이다. 4번째 단위는 기기들마다 서로 IP 주소가 달라야 한다.
필자는 흔히 이런 IP 주소의 구조를 아래와 같이 지리적 주소에 비유해서 설명하곤 한다. 3번째 단위인 001번이 궁정동이라고 한다면 이 궁정동 안에 있는 사람들(기기들)끼리만 서로 소통할 수 있다는 것이다. 만약 서울시(192) 종로구(168) 삼청동 (002) 120번지에 있는 기기는 아래의 192.168.001.119의 주소를 가진 C1과 소통할 수 없다는 뜻이다. 따라서 이 C1 컨트롤러와 소통하고자 한다면 192.168.001.002 ~ 254의 주소 중에서 C1의 ~.119를 제외한 번호를 선택하면 된다.
어쨌든 이렇게 기기의 IP 주소를 변경하기 위해서는 대부분의 경우 컴퓨터의 IP를 카메라의 IP 주소와 같은 대역 (예: K6 – 192.168.1.XXX)으로 변경해 주어야 한다. 물론 PTZ 카메라의 리모컨으로 IP를 변경할 수 있는 제품도 있지만 극히 드물다. K6의 경우 리모컨으로 DHCP를 켜거나 끌 수는 있고, A7의 경우 카메라의 앞쪽에 있는 작은 디스플레이를 통해 IP 주소를 보여주기 때문에 일반적인 IP 카메라들보다는 조금 더 편하기는 하지만 역시 IP 변경을 위해서는 컴퓨터를 사용해야 한다.

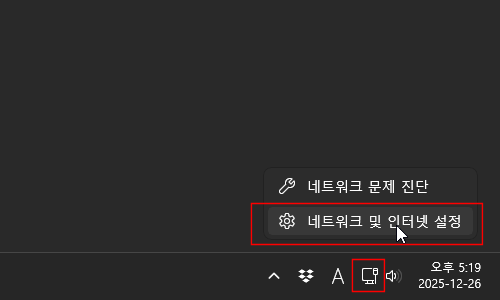

컴퓨터의 IP를 변경하는 방법은 아래와 같다. 먼저 윈도우즈 11의 경우 컴퓨터 화면의 오른쪽 아래에 있는 ‘네트워크’ 아이콘 위에 마우스 커서를 갖다 대고 오른쪽 마우스 버튼을 클릭하면 아래와 같이 ‘네트워크 및 인터넷 설정’ 항목을 볼 수 있다.

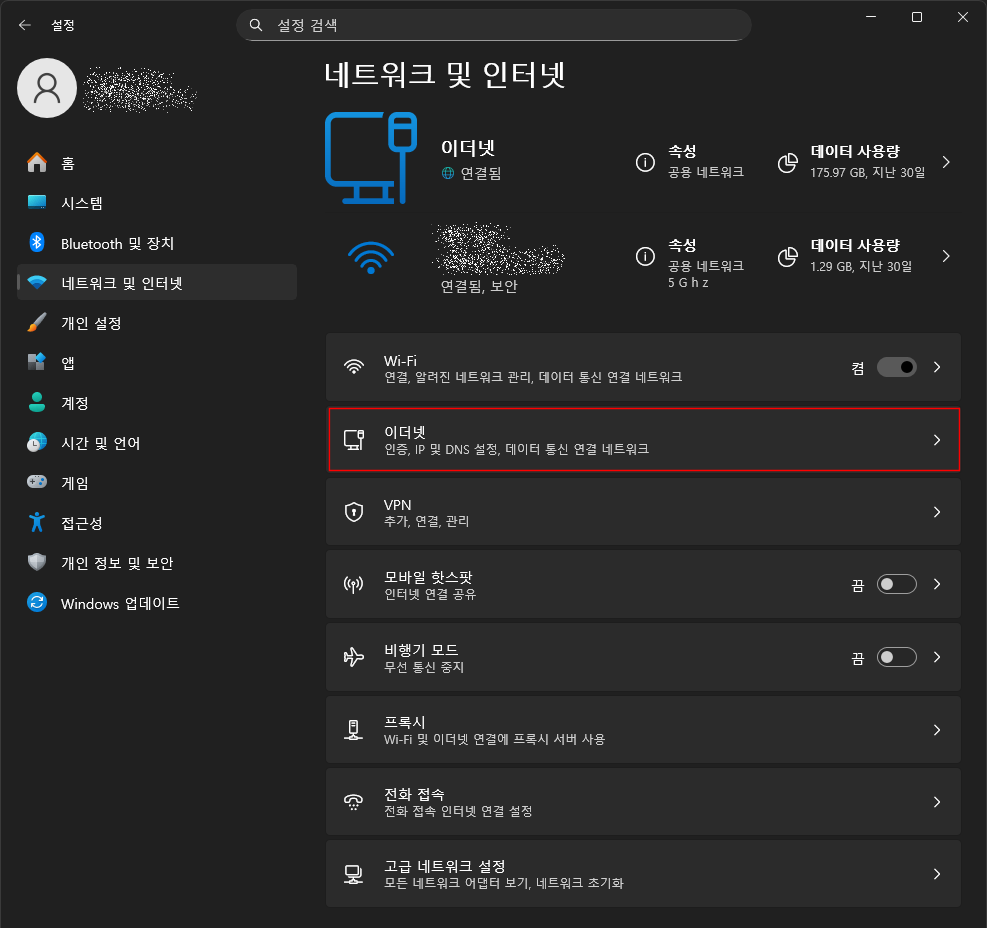

이 항목을 클릭하면 아래의 그림과 같이 와이파이와 이더넷 등 네트워크 관련 항목들을 세부적으로 설정할 수 있는 메뉴가 나온다.

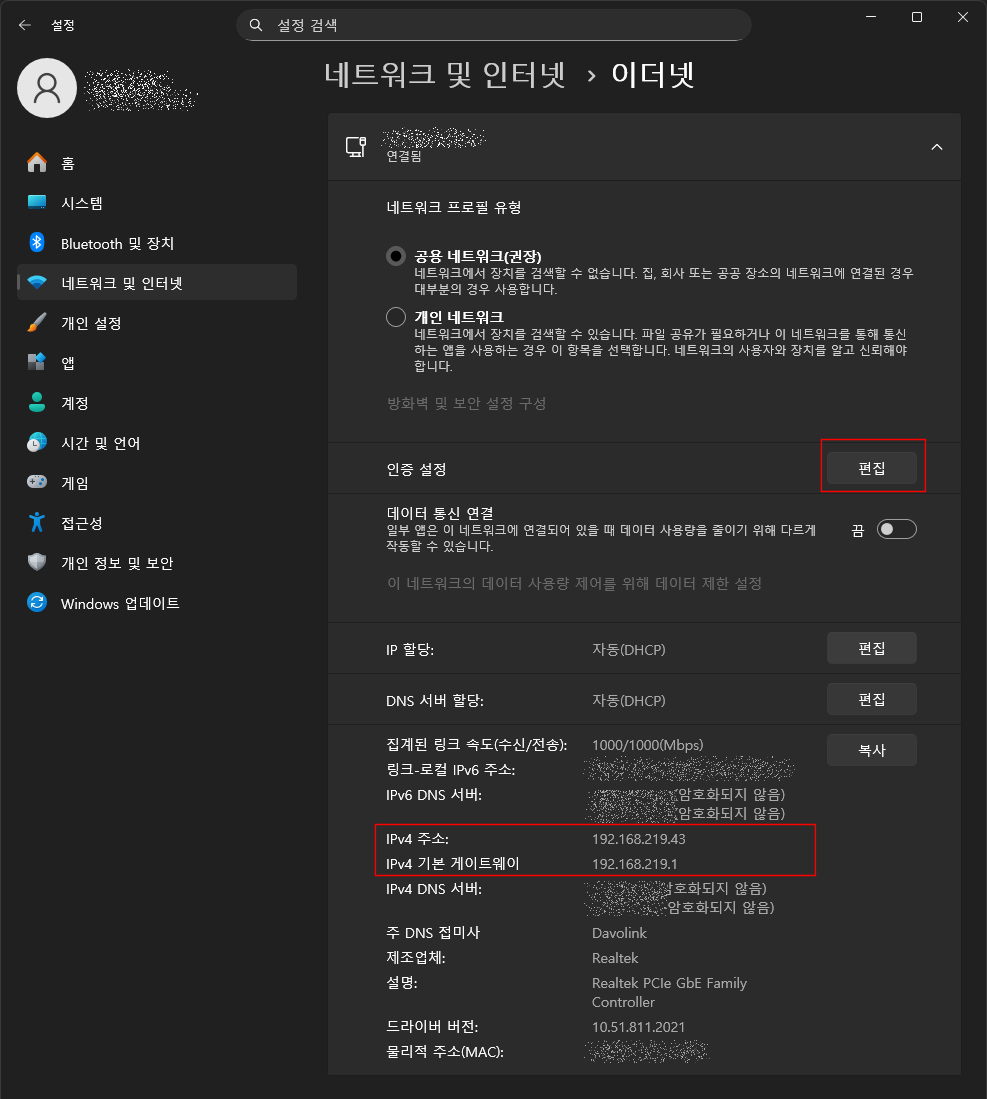

여기서 ‘이더넷’ 항목을 누르면 현재의 이더넷 설정 내용들을 볼 수 있다. 아래의 그림에서와 같이 IP 할당은 ‘자동(DHCP)’로 되어 있다. 보통 사무실이나 집에서 인터넷에 연결할 때 컴퓨터의 설정은 이렇게 DHCP ON, 즉 IP 주소 자동할당으로 설정해서 쓰고 있다. 이렇게 하면 KT, SKT, LG U+ 등에서 제공한 인터넷 라우터로부터 자동으로 IP 주소를 받는다. 단지, 이 IP 주소는 컴퓨터를 껐다 켤 때마다 바뀔 수 있다는 점을 기억해 주시기 바란다.
필자의 사무실은 LG U+ 인터넷을 사용하고 있는데, 아래의 그림에서와 같이 (오늘은) IPv4 주소로192.168.219.43가 할당되었다. 기본 게이트웨이는 말 그대로 인터넷으로 연결해 주는 통로이기 때문에 인터넷 라우터의 주소 (192.168.219.1)가 게이트웨이 IP 주소가 된다.
IP 설정 편집 (수동 IP 설정)

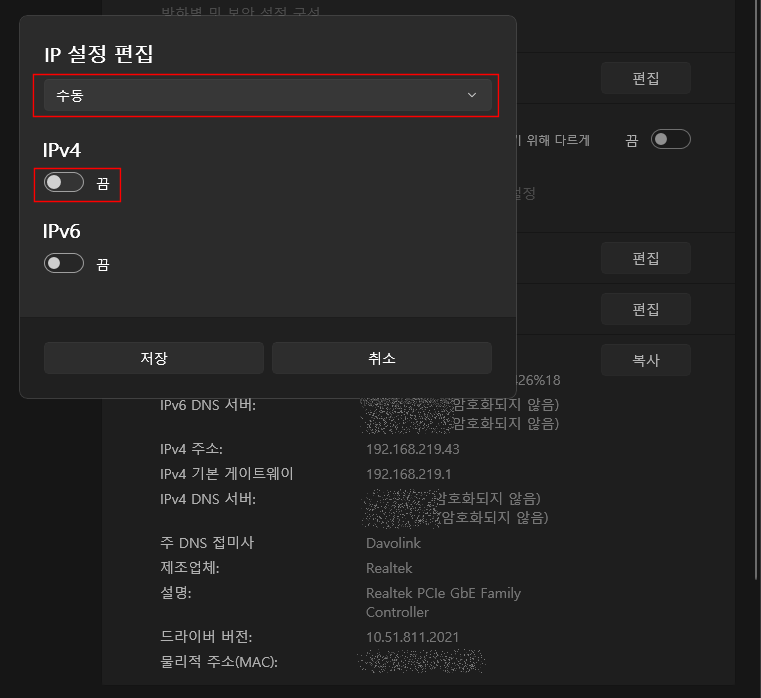

카메라 (K6: 192.168.1.118)에 접근하기 위해서는 컴퓨터의 IP를 카메라의 IP 주소와 같은 대역으로 변경해 주어야 한다. 그러기 위해서는 DHCP를 OFF 시켜야 하는데, 다른 용어로는 IP 설정을 ‘자동’에서 ‘수동’으로 변경해 주는 것이 바로 DHCP를 OFF시키는 것이다.
이렇게 IP설정을 ‘수동’으로 변경한 후 ‘IPv4’를 켜 준다. 그러면 아래의 그림과 같이 IP 주소를 직접 설정할 수 있는 화면이 나온다. K6의 IP가 192.168.1.118이므로 이 K6 카메라와 연결해서 소통하기 위해서는 컴퓨터의 IP를 192.168.1.XXX로 변경해 주면 된다. 여기서 XXX는 2 ~ 254 중에서 다른 기기와 중복되지 않는 번호여야 한다.

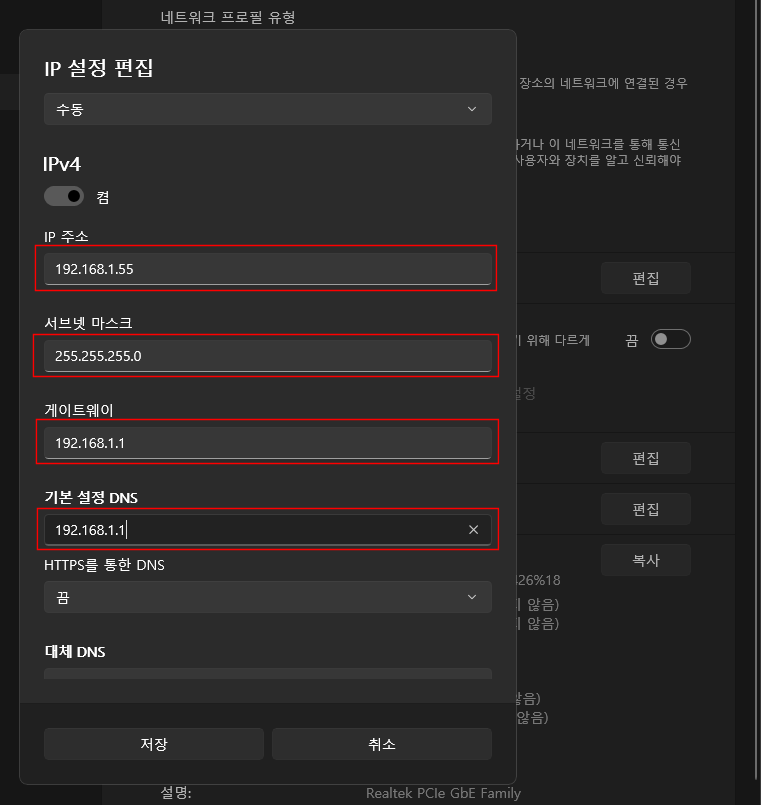

앞서 설명 드린 바와 같이 지리적 주소에 비유하자면 K6의 주소는 192(서울시).168(종로구).001(궁정동).118(번지)가 된다. 즉, 컴퓨터가 K6 카메라와 소통할 수 있으려면 ‘서울시 종로구 궁정동’의 2 ~ 254번지 중에서 중복되지 않는 IP를 받아야 한다. 따라서 컴퓨터는 (예를 들어) 아래와 같이 192.168.1.55로 IP를 설정하고, 게이트웨이와 DNS는 192.168.1.1로 설정해 준다. 라우터 (공유기)의 IP 주소가 보통 1번이기 때문이다. 서브넷 마스크는 255.255.255.0으로 항상 동일하다.
컴퓨터의 IP 확인하는 또 다른 방법

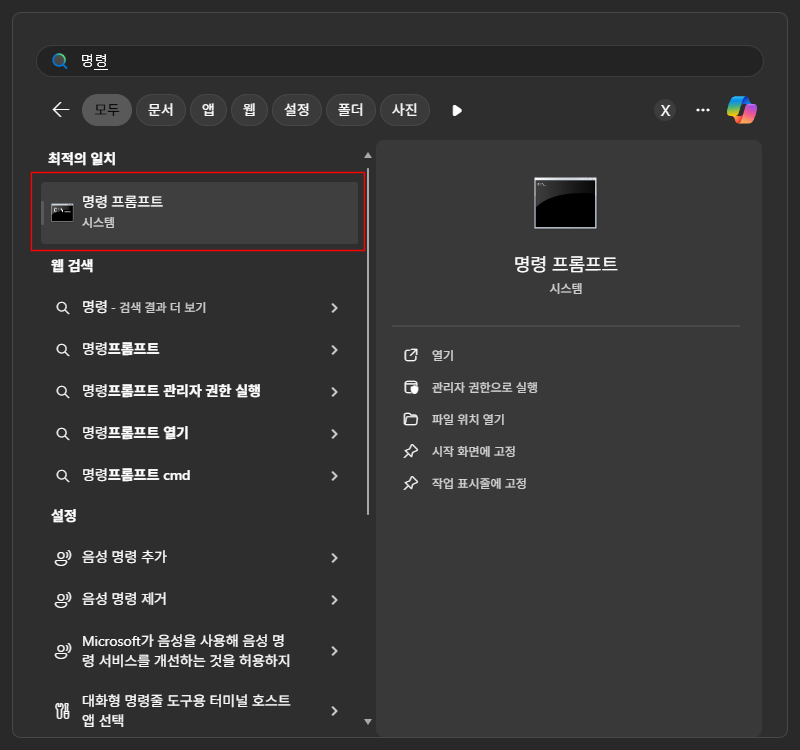

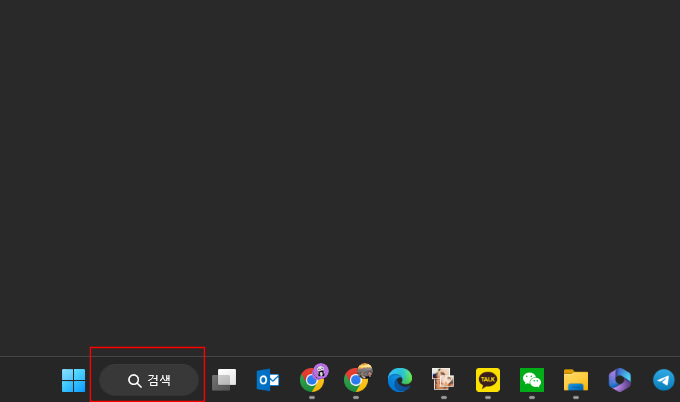

만약 위의 방법으로 컴퓨터의 IP 주소를 확인할 수 없는 경우라면 아래와 같이 확인하는 방법도 있다. 윈도우즈 하단의 검색창에 ‘명령프롬프트’라고 입력하면 DOS 명령어로 IP를 확인할 수 있다.
윈도우즈 검색창 > 명령프롬프트 > ipconfig 입력

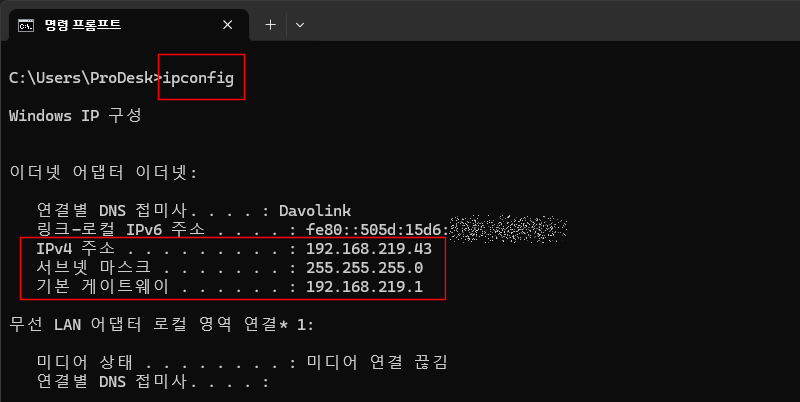

위와 같은 명령프롬프트를 검색창에 입력해서 DOS 창을 연 후에 “Ipconfig”라는 단어를 입력한 후 키보드에서 ENTER 버튼을 누르면 아래와 같이 컴퓨터가 자동으로 할당 받은 IPv6와 IPv4 주소를 모두 보여준다.
※ 주의: 컴퓨터의 IP를 변경할 때 가장 많이 실수하는 부분 중 하나가 컴퓨터의 IP를 카메라의 IP와 동일하게 설정하는 사람들이 의외로 많다는 것이다. 카메라와 접속하기 위해 카메라의 IP를 d입력해야 하는 것은 맞는데, 그건 컴퓨터의 IP를 (카메라의 IP와 다르게) 설정 완료한 후, 컴퓨터의 웹 브라우저에서 카메라의 IP 주소를 입력하는 것이다. 컴퓨터의 IP는 무조건 카메라의 IP와 마지막 4번째 단위에서 달라져야 한다.
카메라 접속 및 IP 변경하기

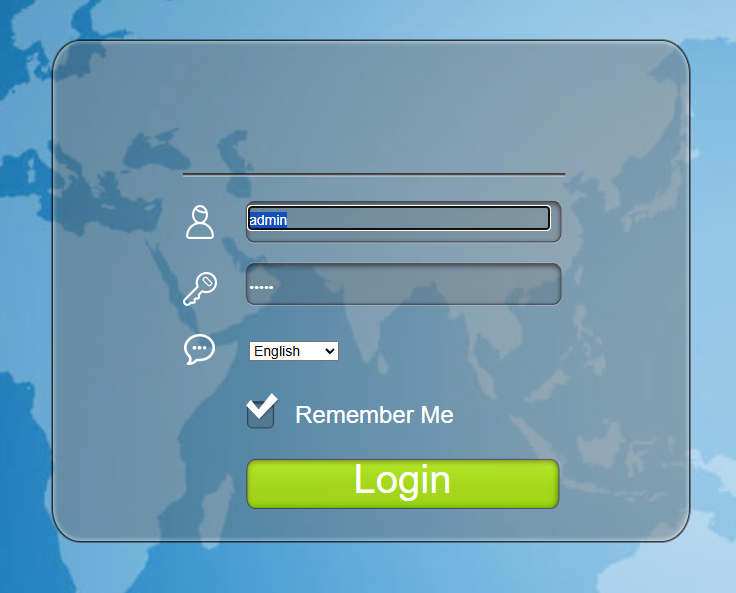

일단 위와 같이 컴퓨터의 IP를 확인한 후, 컴퓨터의 IP를 카메라의 IP와 동일한 대역으로 변경하면 이제 카메라에 접속해야 한다. 크롬(Chrome) 등의 웹 브라우저 주소창에 카메라의 IP 주소를 입력하면 아래와 같이 카메라의 로그인 창이 나타납니다.
* 컴퓨터: 192.168.1.55
* K6 카메라: 192.168.1.118 à 웹 브라우저의 주소 창에 입력!

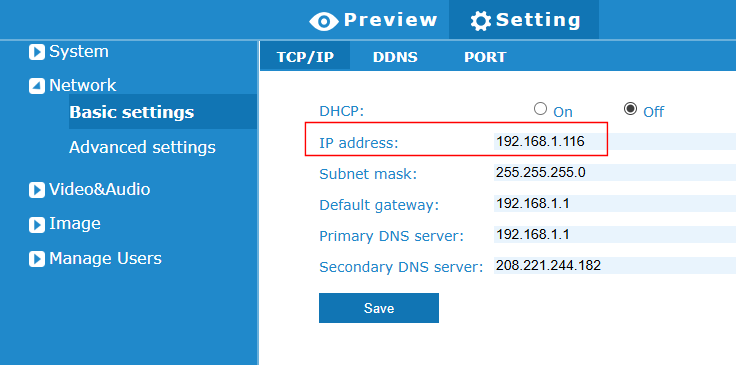

카메라에 로그인한 후 네트워크의 Basic Settings에 들어가 카메라의 IP를 ~.118에서 ~.116으로 변경해 준다. 물론, 이것은 예시이고 원하는 IP로 뭐든지 변경 가능하다.
위의 예시와 같이 카메라 2대의 IP를 모두 변경하고 나면 아래와 같이 192.168.1.116, ~.117, ~.118, ~.119등으로 모두 3번째 단위까지는 동일하고 4번째 단위만 서로 다르기 때문에 모두 소통이 가능해진다.

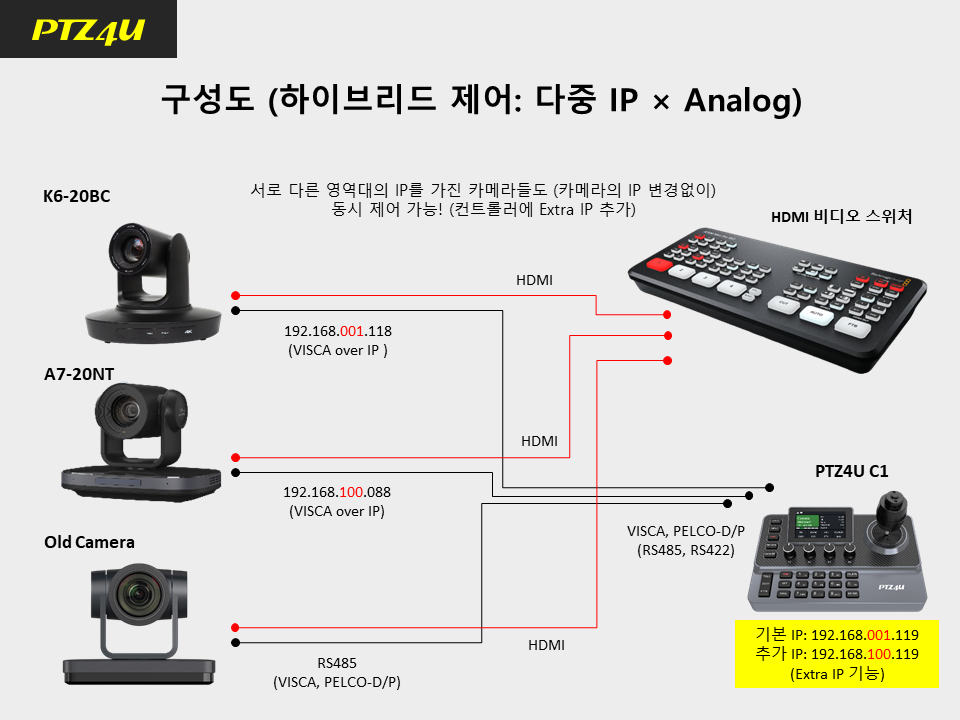

참고로 서로 다른 IP 대역을 가진 카메라들의 IP를 통일하지 않고 그대로 사용할 수 있는 방법이 없는 건 아니다. 드물기는 하지 컨트롤러에서 서로 다른 IP 대역을 커버하는 기능이 있는 제품도 있다. 예를 들어, C1 컨트롤러의 경우 ‘Extra IP’라는 기능을 통해 아래와 같이 3번째 단위가 서로 다른 IP 주소를 가진 카메라들이 있다. 여기에 심지어 아날로그 방식으로 제어하는 카메라도 동시에 제어할 수 있다.
* 컨트롤러: 192.168.001.119
* 카메라(1): 192.168.001.118
* 카메라(2): 192.168.100.088
* 카메라(3): 아날로그 (RS-485)
하지만 이 경우 컨트롤러에서 여러 IP 대역을 커버해 준다는 점은 편리하지만, 가끔씩 컴퓨터로 카메라에 접속하기 위해서 그때마다 일일이 컴퓨터의 IP를 카메라(의 IP주소 3번째 단위까지) 맞춰 주어야 하기 때문에 불편함이 따른다. 따라서, 급한 경우를 제외하고는 가급적 컴퓨터와 카메라, 컨트롤러 등을 모두 동일한 IP 대역으로 통일해 주는 것이 여러 모로 편리하다. (IP주소의 3번째 단위까지 동일하고, 4번째 단위만 다르게 설정) “이상”
